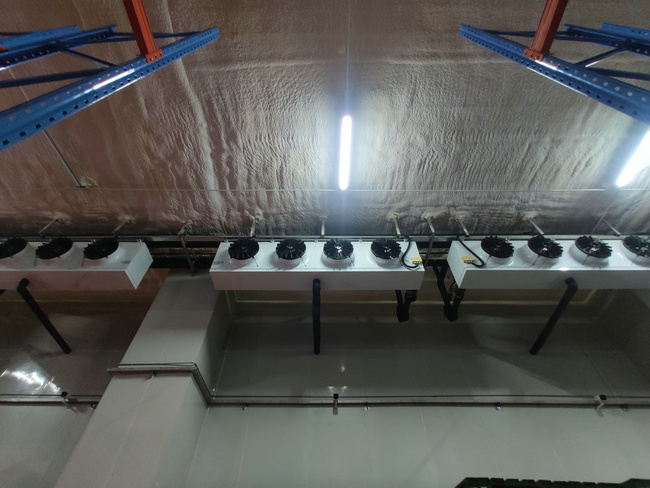

冷庫(kù)聚氨酯噴涂發(fā)泡工藝，噴涂冷庫(kù)怎么做？主要施工工序及流程：

1、掛線、打點(diǎn)每一層的測(cè)試都不低和25個(gè)點(diǎn)，測(cè)得平均差距?；鶎訅w一定要打掃，墻面要無(wú)油，無(wú)塵，無(wú)垢，無(wú)漆、泥土等污染物或其它有礙噴涂的材料，去除墻面上凸出物，使其干凈，平整。

2、噴涂（刷）防潮底漆。在潮濕的地方，要注意及時(shí)抹上一層干燥而又不影響美觀的涂料。墻面噴涂（刷）防潮底漆。噴面要平整光滑不出現(xiàn)氣泡和麻點(diǎn)等缺陷。底漆噴涂（刷）時(shí)，應(yīng)均勻不義涂厚。如果沒(méi)有多余的底漆可用其它方法處理。墻體表面不應(yīng)有疏漏現(xiàn)象。用底漆時(shí)，應(yīng)在兩小時(shí)內(nèi)用完漆，余下的底漆無(wú)法再使用。

3、聚氨酯噴涂采用多層噴法：沿著墻體的頂角處開(kāi)始噴灑，先頂出0.5mm底，此后每一層厚20mm的噴涂次數(shù)為若干次、使得聚氨酯泡沫產(chǎn)生多層發(fā)泡。本實(shí)用新型使得冷庫(kù)的保溫效果實(shí)現(xiàn)較好，同時(shí)，對(duì)于聚氨酯泡沫來(lái)說(shuō)，其強(qiáng)度可達(dá)較高水平，不產(chǎn)生裂紋，剝落。

4、噴涂保溫的施工工藝是在聚氨酯高壓發(fā)泡機(jī)上進(jìn)行原位噴涂發(fā)泡：這種辦法就是把雙組分原料，經(jīng)高壓發(fā)泡機(jī)快速攪拌均勻，直接噴灑在物體的表面，發(fā)泡成型，采用高壓噴涂發(fā)泡具有以下優(yōu)點(diǎn)，材料均勻、充足、污染少，得到的產(chǎn)品泡孔精細(xì)，均勻，品質(zhì)的一致性和保溫效果良好。就是用在冷庫(kù)，糧庫(kù)，廠房，屋頂，墻體等、貯罐及其它保溫施工主要手段。

用該方法進(jìn)行施工并選用適當(dāng)?shù)膰娡堪l(fā)泡設(shè)備與材料是聚氨酯噴涂發(fā)泡平整度與發(fā)泡質(zhì)量控制的關(guān)鍵。

1。設(shè)備需求：高壓撞擊混合發(fā)泡機(jī)：混合壓力150~200Bar加熱器功率2×；2000W管道保溫加熱功率2000W。

2原料要求：a黑料：BASF公司或煙臺(tái)萬(wàn)華粗WDI基本規(guī)格：CNO30~32%密度（25°；C）1.19~1.25g/cm3平均官能度2.7 b白料：聚醚組合料的基本準(zhǔn)則：羥值380~650（mgkOH/g）乳白3~5s不粘10~20s 4、設(shè)備要求：我廠在聚酯保溫工程施工中，選擇美國(guó)科拉斯聚合機(jī)械設(shè)備有限公司MI-II聚氨酯高壓噴涂設(shè)備，和京華派克-美國(guó)parker聚合機(jī)械設(shè)備有限公司所生產(chǎn)的MI-III聚氨酯高壓噴涂設(shè)備。

噴涂硬泡的基本指標(biāo)如下：（1）密度：墻面、屋頂&ge；40kg/m3地面&ge；45kg/m3（2）壓縮強(qiáng)度（形變10%時(shí)的壓縮應(yīng)力）：通常地面&ge；245kpa行走叉車的地面&ge；294kpa導(dǎo)熱系數(shù)（3）：墻面、屋頂&le；0.022w/m.k地面&le；0.024w/m.k（4）吸水率：&le；4%（5）阻燃：氧氣指數(shù)262-5秒離火自息。

噴涂發(fā)泡的注意事項(xiàng)：

1、環(huán)境溫度及待噴涂物體的表面溫度的要求：50C或更高。若氣溫過(guò)高，則會(huì)影響施工效果，降低涂層質(zhì)量。溫度過(guò)低時(shí)泡沫和物體表面粘結(jié)性較差，容易分離，并且泡沫密度增大，導(dǎo)熱系數(shù)增加，浪費(fèi)了原料。若小于50C則不容易建造，要利用環(huán)境升溫，原料催化體系的變化，以實(shí)現(xiàn)上述目標(biāo)。

2、噴涂物體的表面要求：要求待噴物表面沒(méi)有水珠和粉塵，無(wú)油污、潮氣，如果具備上述條件則不適宜建設(shè)，不然很容易導(dǎo)致整體的脫落或者空洞。

3、風(fēng)速要求：風(fēng)力在三級(jí)以下。否則材料飛散，熱量損失較大，導(dǎo)致原料浪費(fèi)，泡沫層的質(zhì)量較差。4、保溫泡沫噴涂層保養(yǎng)：環(huán)境溫度在50C以下，一定要保溫維護(hù)，24小時(shí)不變，為了避免冷熱溫差交換，導(dǎo)致泡沫收縮和開(kāi)裂。
